首先，感謝您購買日本NAKANISHI高速主軸，高速主軸主要用在高速加工場所，如何保證其合適的安裝需求，提供主軸的使用壽命，春亨工具經過日本NAKANISHI原裝培訓過的工程師為您介紹以下注意事項。

如果您購買的主軸是直徑30mm，您可以另外購買日本NSK原廠夾具GR-30，如需自己定制夾具，請參考以下注意事項制作。

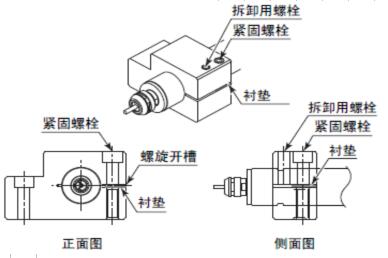

螺旋開槽支架的制作方法

先進行螺旋開槽支架內徑的粗加工。

進行螺旋開槽加工。（例如：螺旋開槽 2mm）

擰入拆卸用螺栓，擴展螺旋開槽部。

將墊片 (例如：t = 2mm)插入螺旋開槽部。

松動拆卸用螺栓，按照規定扭矩緊固螺栓。

將支架內徑尺寸加工成與主軸φ30mm 公差為-0.01mm～-0.015mm，將內徑表面的加工成圓度和圓筒度為5μm以下。修正

松動緊固螺栓，擰入拆卸用螺栓擴展螺旋開槽部，以插入主軸。
