德國Kroeplin進口卡規

德國Kroeplin進口卡規

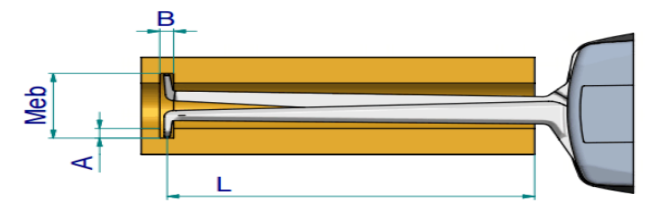

德國Kroeplin進口卡規主要分為內卡規和外卡規兩類。常用于測量凹槽間距、管壁厚、盲孔間距等復雜測量部位，是一款結構簡單的測量工具。如下圖所示，由于工件孔內有凹槽使用其它內徑量具測量是非常有困難，用進口卡規就可以靈活卡入凹槽，快速解決測量問題。

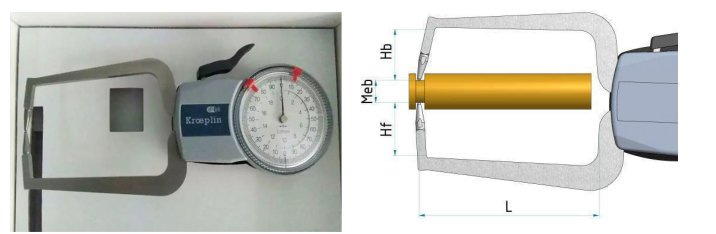

外測進口卡規是用于測量外徑和平面間距，測量時要使兩個測量面的中心線垂直被測工件的軸線，以卡規的自重剛好不滑下為合適。此時外測進口卡規兩個測量面之間的距離，就是被測工件的外徑尺寸。切不可將外測進口卡規傾斜放置工件上測量，這樣會有測量誤差。由于外測進口卡規有彈性，用力壓外圓也是錯誤的，更不能把外測進口卡規橫著卡上去。

內測進口卡規是用來測量?jī)?nèi)徑和凹槽的，用內測進口卡規測量?jī)?nèi)徑時，應使兩個測腳的測量面的中心線正好垂直相交于內孔的軸線。因此測量時應將內測進口卡規下測腳停在孔壁上作為支點，上測腳由孔逐漸向外張開，并沿孔壁圓周方向擺動，當沿孔壁圓周方向能擺動的距離為最小時，則表示內測進口卡規測腳的兩個測量面已處于內孔直徑的最大兩端點。此時內測進口卡規兩個測量面之間的距離，就是被測工件的內徑尺寸。也可用于檢驗孔的圓度公差。
