日本RSK偏心儀有幾種系列，分別有哪些型號？
日本RSK偏心儀有幾種系列，分別有哪些型號可供選擇？
日本RSK偏心儀有五種系列，分別為標準型偏心儀、P型偏心儀、RV型偏心儀、SG型滑軌式偏心儀、VB直立型偏心儀。日本RSK偏心儀的所有型號均帶有一個專用支架，但沒有配備千分表和測試桿。千分表和測試桿需另外購買！

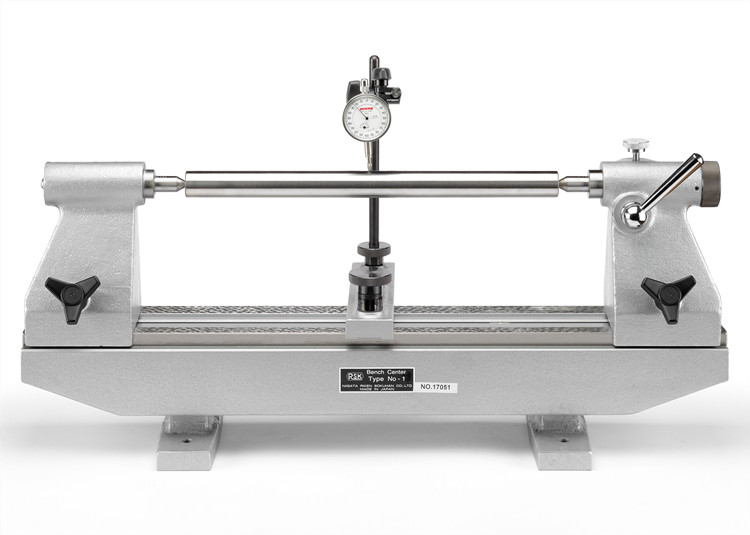

?。?）標準型偏心儀
日本RSK偏心儀用于檢查軸，曲柄銷，活塞桿，銑刀，泵轉子等的偏心度。高速鋼嵌入中心尖端，淬火后可進行拋光。標準夾具孔徑φ6mm和φ8mm。
產品系列：562
日本RSK標準型偏心儀型號及參數(單位=mm)
| 型號 | 臺長 | 臺寬 | 臺高 | 中心距 | 臺面平行度 | 臺面/zhon中心頂針平面度 | 中心頂針測定面平時度 | 使用頂針 | 重量 |
| NO.1 | 750 | 115 | 130 | 400 | 0.006 | 0.005 | 0.01 | MT-2 | 46 |
| NO.2 | 1200 | 160 | 230 | 500 | 0.008 | 0.008 | 0.015 | MT-2 | 120 |
| NO.3 | 1700 | 200 | 300 | 1200 | 0.01 | 0.01 | 0.02 | MT-2 | 250 |

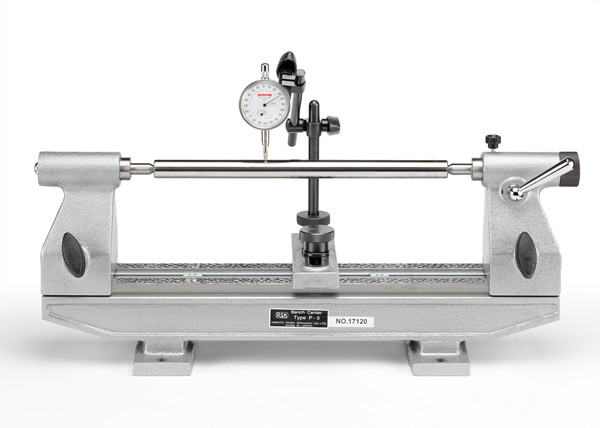

（2）P型偏心儀
日本RSK小型偏心率測試儀，可以將其放置在面板，桌子等上使用。擺動幅度小，適合測量鉸刀立銑刀等小的物體。標準夾具孔徑φ6mm和φ8mm。
P型偏心儀型號及參數(單位=mm)
| 型號 | 臺長 | 臺寬 | 臺高 | 中心距 | 臺面平行度 | 臺面/中心頂針平面度 | 中心頂針測定面平行度 | 使用頂針 | 重量 |
| P-1 | 380 | 81 | 65 | 150 | 0.005 | 0.005 | 0.01 | MT-1 | 14 |
| P-2 | 420 | 81 | 72 | 200 | 0.005 | 0.005 | 0.01 | MT-1 | 16 |
| P-3 | 530 | 83 | 90 | 300 | 0.005 | 0.005 | 0.01 | MT-1 | 20 |

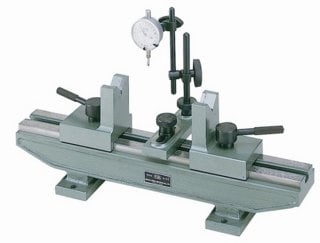

（3）RV型偏心儀
日本RSK這款RV型偏心儀由于具有V型槽規格，因此可用于沒有中心孔的工件?？紤]到耐磨性，硬質合金刀頭安裝在工件設定部分的V形槽中。
產品系列591
日本RV型偏心儀型號及參數
| 型號 | 臺長 | 臺寬 | 臺高 | V枕最大距 | V溝平時度 | 通用直徑 | 重量 |
| RV-1 | 380 | 82 | 73 | 180 | 0.005 | φ5-φ40 | 11 |
| RV-2 | 420 | 82 | 73 | 230 | 0.005 | φ5-φ40 | 13 |
| RV-3 | 530 | 82 | 73 | 330 | 0.005 | φ5-φ40 | 15 |
（4）SG型滑軌式偏心儀
這款偏心儀的千分表支架不僅可以前后移動，還可以左右移動。因為它可以平行于中心軸并與中心軸成直角移動，所以它不僅對測量偏心率有效，而且對彎曲軸和檢查連接到軸上的法蘭的跳動都是有效的。
產品系列562S
日本RSK滑軌式偏心儀產品參數
| 型號 | 臺長 | 臺寬 | 臺高 | 中心距 | 中心高 | 中心平行度 | 使用頂針 | 使用直徑 | 重量 |
| SG-1 | 750mm | 115mm | 130mm | 400mm | 150mm | 0.005mm | MT-2 | 110mm | 60kg |

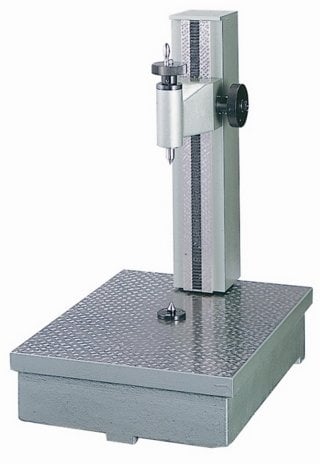

（5）VB直立型偏心儀
這是一款垂直偏心測試儀。圓柱工件位于支點中心，用于測量工件的端面。面板的平面度為JIS 1級。支點中心不是MT-1。
產品系列：592
日本RSK直立型偏心儀產品參數
| 型號 | 臺面尺寸 | 中心距 | 中心軸垂直度 | 適用工件直徑 | 使用頂針 | 重量（KG） |
| VB-1 | 400x300mm | 265mm | 0.005mm | 110mm | MT-1 | 55 |
