中西NAKANISHI空氣軸承渦輪主軸（夾緊式）ABT-1000

中西NAKANISHI空氣軸承渦輪主軸（夾緊式）ABT-1000，外徑40mm，最高轉速100,000轉/分鐘,輸出功率88W，跳動精度1μm，精密加工的軸和軸承抑制了核心跳動和振動，實現了高旋轉精度。由于采用空氣浮動和旋轉軸的機制，比滾珠軸承壽命更長。

空氣軸承渦輪主軸ABT-1000產品參數

    種類：氣動主軸

    外徑：φ40mm

    最高轉速：100,000轉/分鐘

    主軸跳動精度：1μm以內

    輸出功率：88W

    重量：820g

    軸承氣壓：0.55MPa （空氣消耗量：50Nm3/min）

    渦輪空氣壓力0.55MPa （空氣消耗量：135Nm3/min）

    軸承許用載荷能力

    徑向：20N 或更小

    推力：35N 或更小

    筒夾（CHA組）：φ0.5~φ4.0mm

    夾頭螺母： (CHN-3A)

    轉速檢測方式

    內置磁傳感器（輸出信號：1 脈沖/轉）

    供氣管

    供氣（渦輪機）：φ6mm x 2 供氣

    （空氣軸承）：φ6mm

空氣軸承渦輪主軸ABT-1000扭力輸出大小

空氣軸承渦輪主軸ABT-1000使用注意事項

    * 供氣軟管另售。

    * 空氣軸承主軸需要清潔干燥的空氣。

    *空氣軸承供氣口未供氣時，請勿旋轉主軸或更換尖端工具或夾頭。由于主軸和軸承相互接觸，在這種狀態下轉動主軸或更換尖端工具或夾頭可能會損壞接觸區域并妨礙其正常工作。

    * 即使在主軸停止時也始終向空氣軸承供氣。

    *請?jiān)谛D(zhuǎn)主軸并穩定旋轉后開始加工。

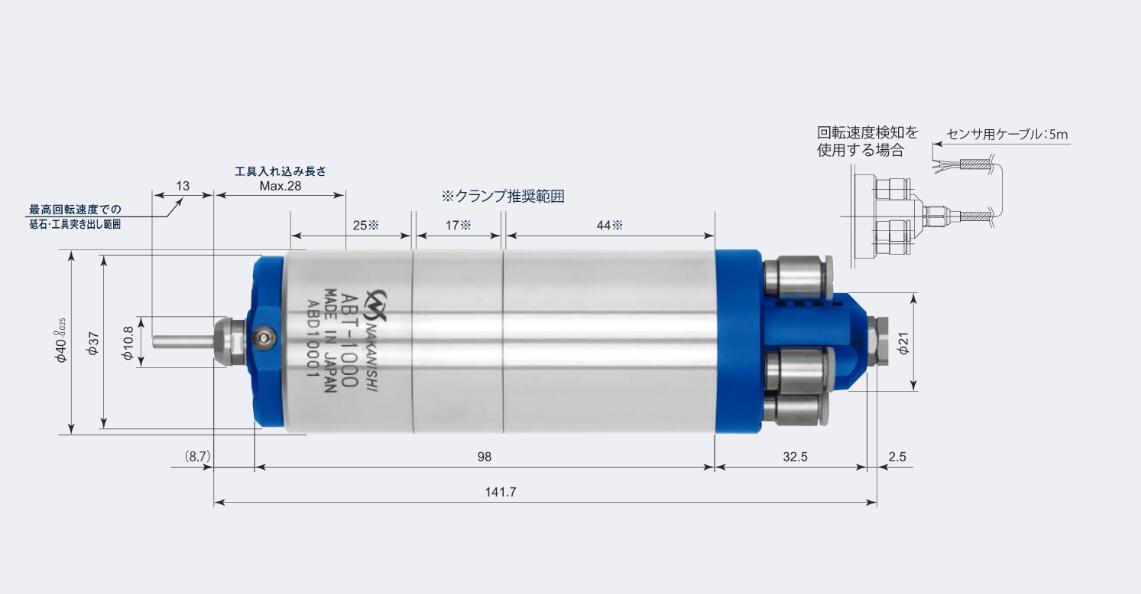

空氣軸承渦輪主軸ABT-1000產品尺寸

空氣軸承渦輪主軸ABT-1000加工案例

配備專用機/R0.2立銑刀加工（NAK80）
