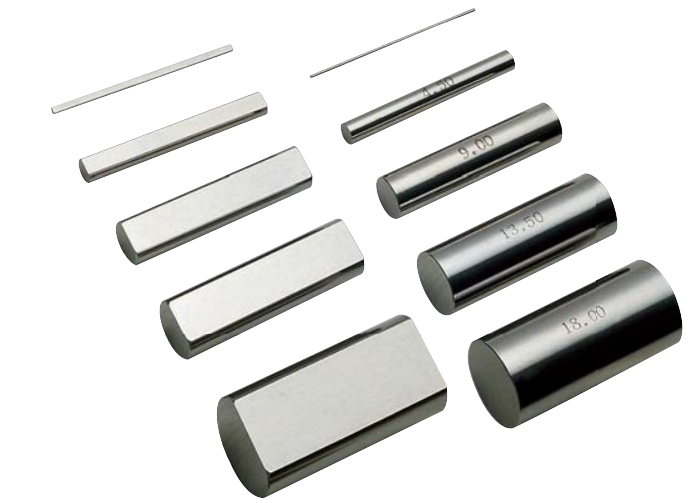

日本SK新瀉精機鋼制針規套裝OP系列（測量齒輪用）

     日本SK齒輪用針規，專門用來測量外齒輪、內齒輪滾柱外母線直徑，是測量齒輪的必備工具，可以按照JCSS標準校準。全部商品都經過高溫冷卻處理。

 齒輪用鋼制針規特點

（1）可快速準確地測量外齒輪、內齒輪滾柱外母線直徑。（為更加方便使用時給針規著磁）

（2）OP系列齒輪漸開線的滾柱外母線直徑測量用規。各個模數單位的套餐內配有內徑孔外母線直徑測量用削面針規2支以及外徑（軸）外母線測量用削面針規2支。

（3）單支也可銷售。

（4）V、V1、U以及針規的特殊尺寸，按照您的要求也可以定制。

齒輪用針規訂購注意事項

想得到合適的針規直徑，請確認以下內容

    （1）用于測量齒輪內徑還是外徑？

    （2）齒輪的模數或者徑節

    （3）齒輪齒數

    （4）齒輪壓力角

    （5）齒輪徑節邊位系數

    （6）齒輪扭轉角

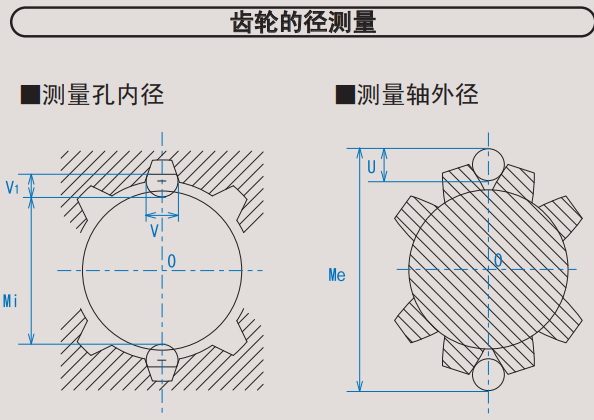

齒輪內徑/外徑測量方法

測量齒輪孔內徑，測量齒輪軸外徑

如上圖，將2支針規插入齒輪直徑線上箱規的齒槽里，通過對內齒輪2支針規的圓周上最近距離，和外齒輪2支針規的圓周上最遠距離的測量，可以容易的得其各自滾柱，外母線直徑。

齒輪用針規OP-1產品參數

齒輪用針規OP-2產品參數
